      肖特基二極管符號和壓降詳解






      • 發布時間：2019-05-22 15:06:12
        •


      • 來源：
        •


      • 閱讀次數：次
        •







				肖特基二極管自身功耗小,效率很高，反向恢復時間極短,所以適宜工作在高頻率狀態下;目前常見的肖特基最高結溫為150℃-175℃(結溫越高表示產品抗溫特性越好)

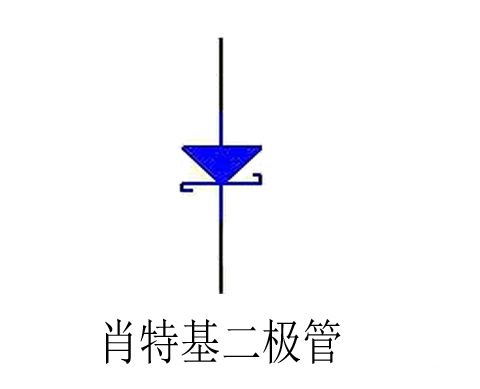

肖特基二極管符號：

肖特基二極管符號

肖特基二極管壓降：

一，1A      肖特基二極管壓降：

      1N5819，電流1A，壓降0.55V，電壓40V


      SR160，電流1A，壓降0.7V，電壓60V


      SR1100，電流1A，壓降0.85V，電壓100V

肖特基二極管

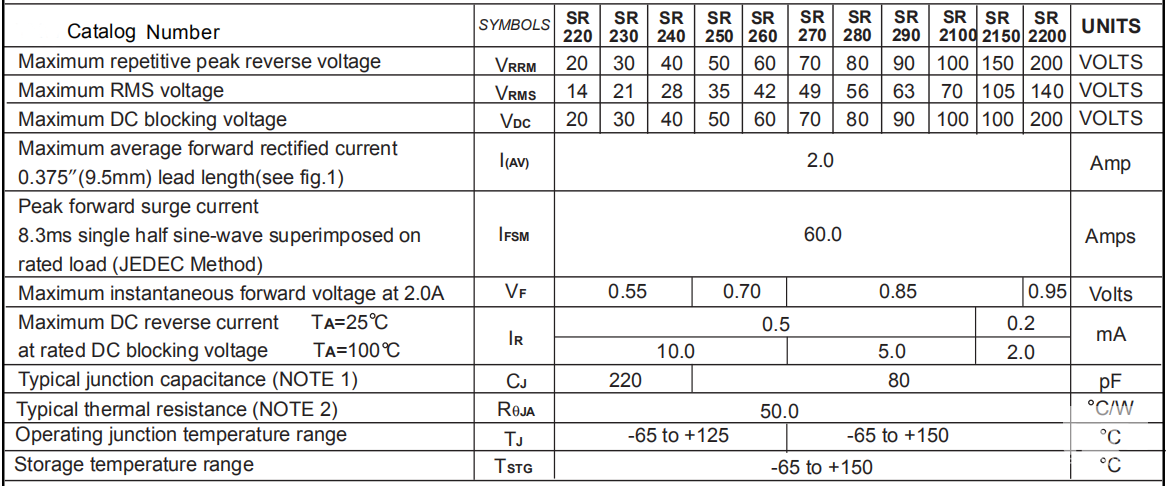

      二，2A肖特基二極管壓降：


      SR240，電流2A，壓降0.55V，電壓40v


      SR260，電流2A，壓降0.7V，電壓60v


      SR280，電流2A，壓降0.85V，電壓80v


      SR2100，電流2A，壓降0.85V，電壓100v

肖特基二極管

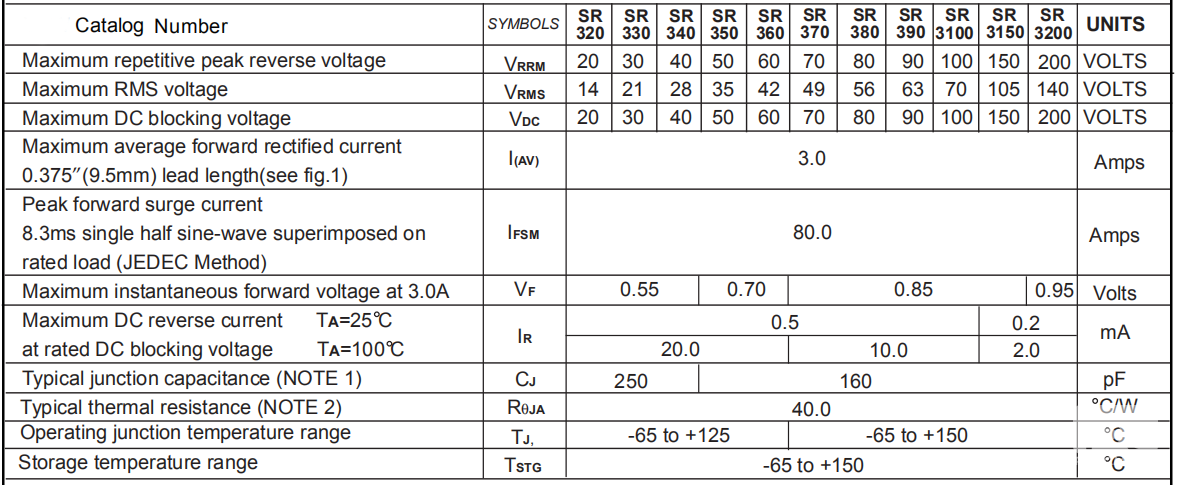

      三，3A肖特基二極管壓降：


      SR340，電流3A，壓降0.55V，電壓40v


      SR360，電流3A，壓降0.7V，電壓60v


      SR380，電流3A，壓降0.85V，電壓80v


      SR3100，電流3A，壓降0.85V，電壓100v

肖特基二極管

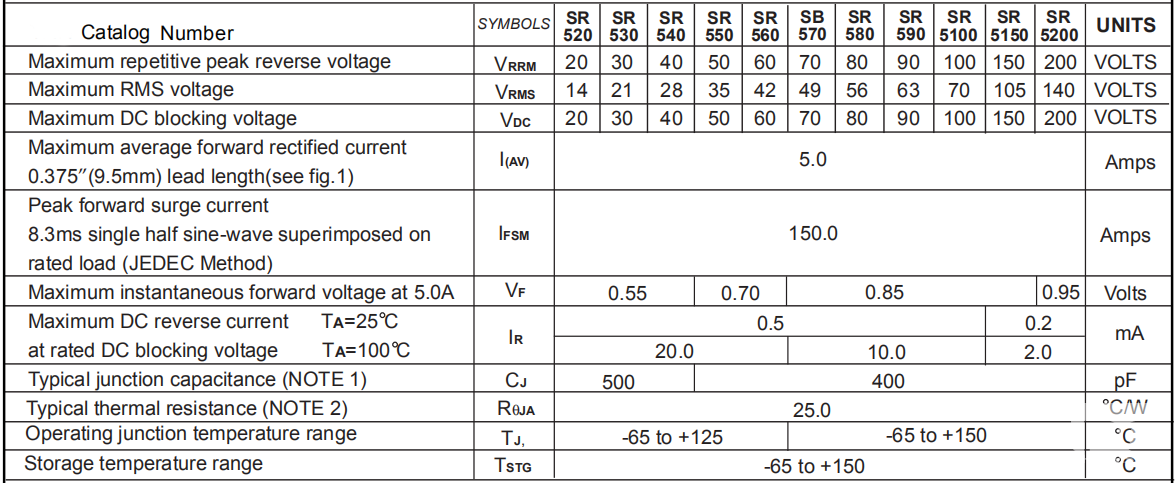

      四，5A肖特基二極管壓降：


      SR540，電流5A，壓降0.55V，電壓40v


      SR560，電流5A，壓降0.7V，電壓60v


      SR580，電流5A，壓降0.85V，電壓80v


      SR5100，電流5A，壓降0.85V，電壓100v

肖特基二極管

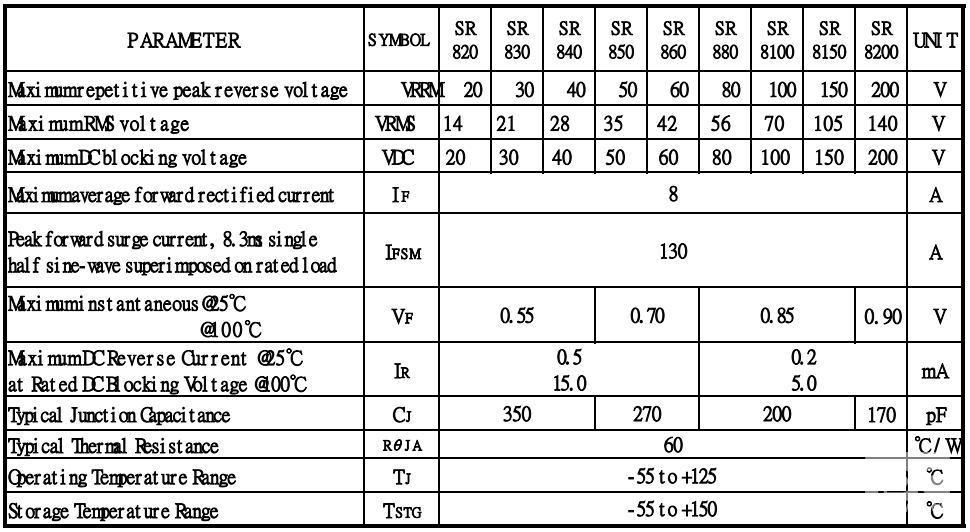

      五，8A肖特基二極管壓降：


      SR840，電流8A，壓降0.55V，電壓40v


      SR860，電流8A，壓降0.7V，電壓60v


      SR880，電流8A，壓降0.85V，電壓80v


      SR8100，電流8A，壓降0.85V，電壓100v

肖特基二極管

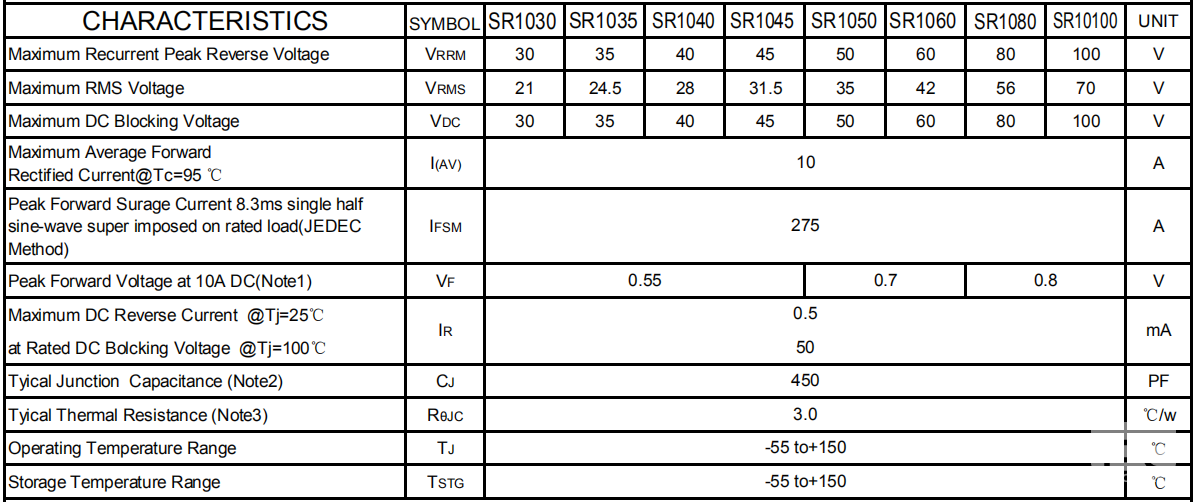

      六，10A肖特基二極管壓降：


      SR1040，電流10A，壓降0.55V，電壓40v


      SR1060，電流10A，壓降0.7V，電壓60v


      SR1080，電流10A，壓降0.85V，電壓80v


      SR10100，電流10A，壓降0.85V，電壓100v

肖特基二極管

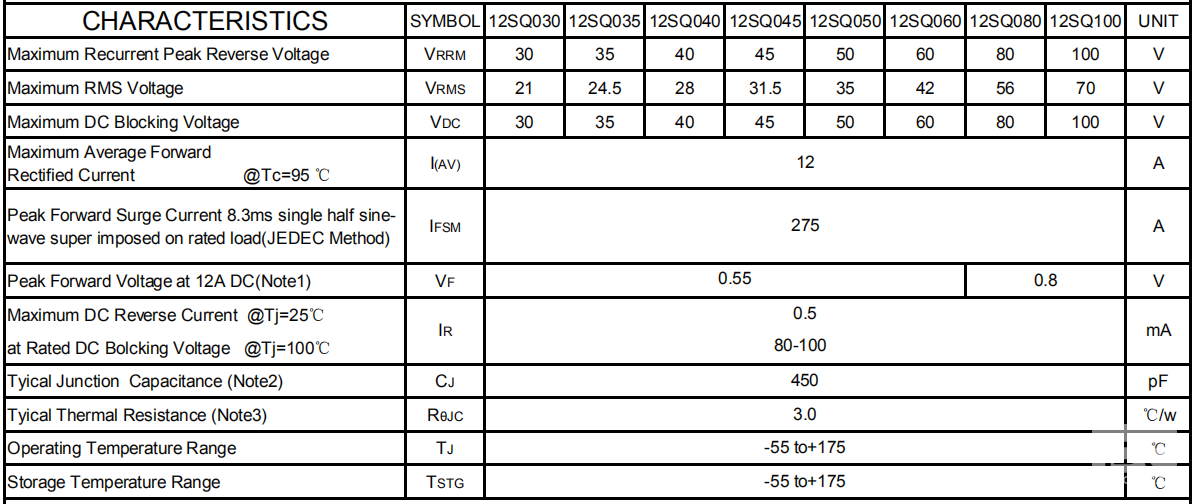

      七，12A肖特基二極管壓降：


      12SQ040，電流12A，壓降0.55V，電壓40v


      12SQ045，電流12A，壓降0.55V，電壓60v


      12SQ060，電流12A，壓降0.7V，電壓80v


      12SQ080，電流12A，壓降0.8V，電壓100v


      12SQ100，電流12A，壓降0.8V，電壓100v

肖特基二極管

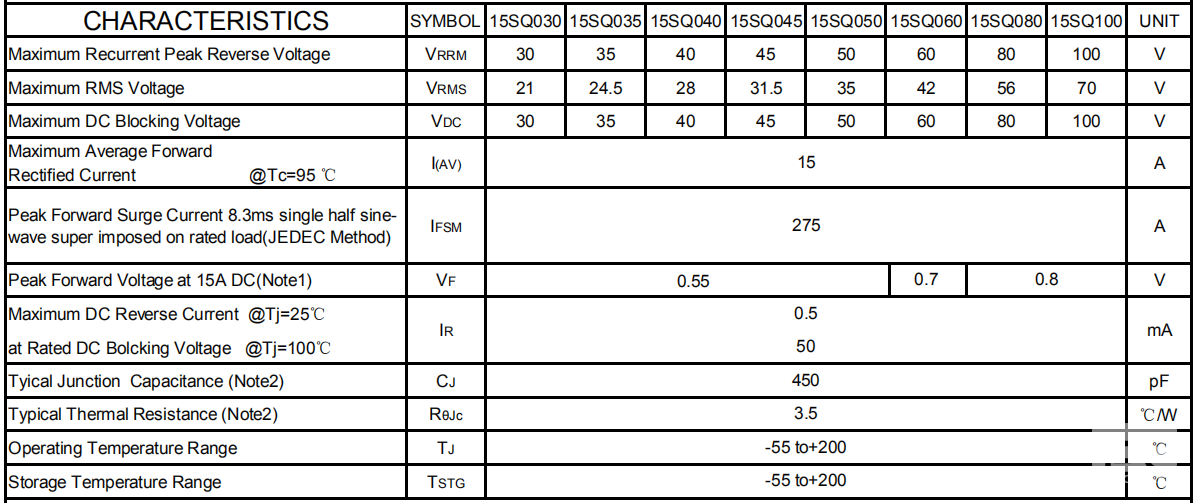

      八，15A肖特基二極管壓降：


      15SQ040，電流15A，壓降0.55V，電壓40v


      15SQ045，電流15A，壓降0.55V，電壓60v


      15SQ060，電流15A，壓降0.7V，電壓80v


      15SQ080，電流15A，壓降0.8V，電壓100v


      15SQ100，電流15A，壓降0.8V，電壓100v

肖特基二極管

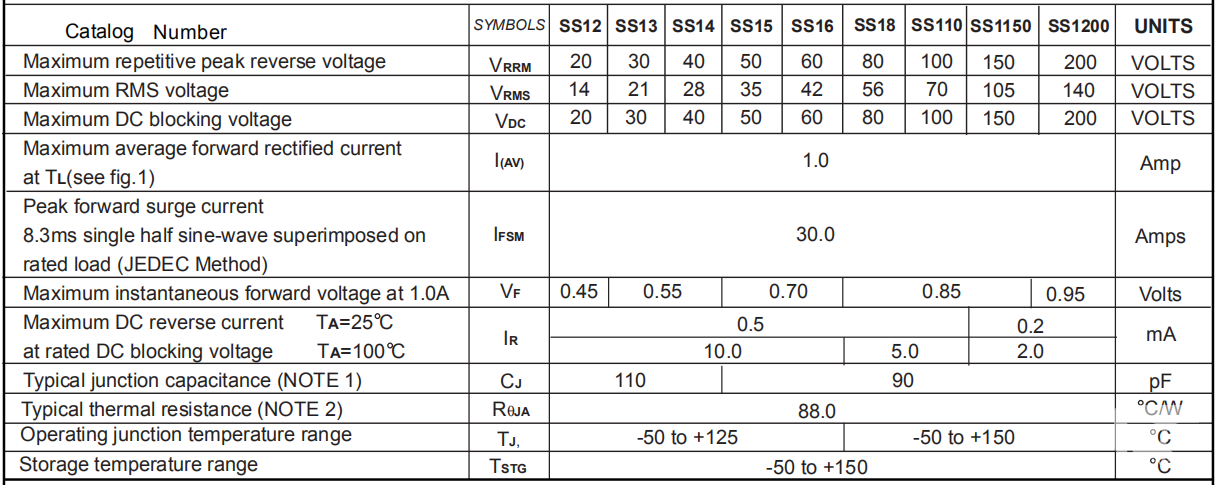

      九，1A肖特基二極管壓降：


      SS14，電流1A，壓降0.55V，電壓40V


      SS16，電流1A，壓降0.7V，電壓60V


      SS18，電流1A，壓降0.85V，電壓80V


      SS110，電流1A，壓降0.85V，電壓100V

肖特基二極管

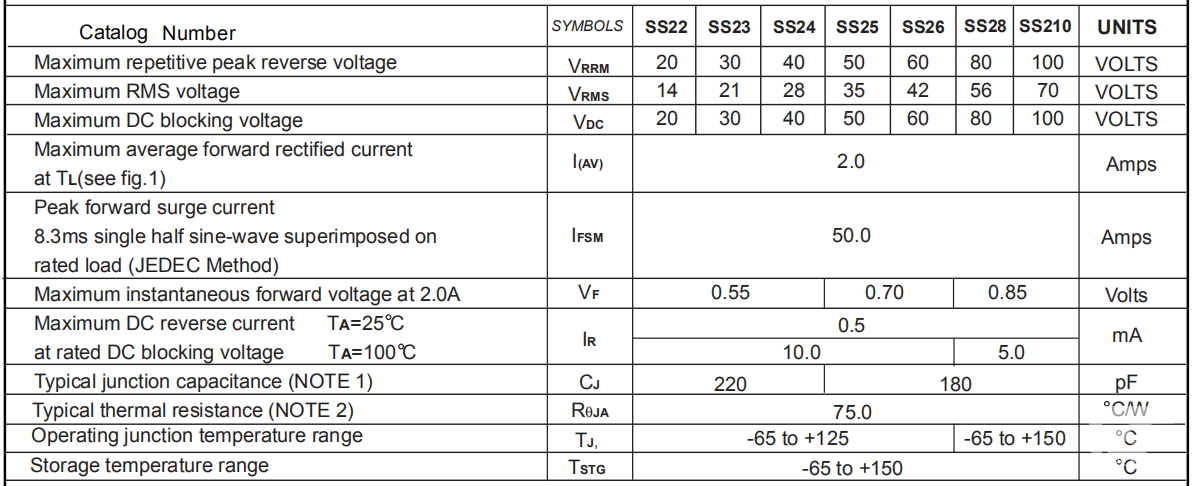

      十，2A肖特基二極管壓降：


      SS24，電流2A，壓降0.55V，電壓40V


      SS26，電流2A，壓降0.7V，電壓60V


      SS28，電流2A，壓降0.85V，電壓80V


      SS210，電流2A，壓降0.85V，電壓100V

肖特基二極管

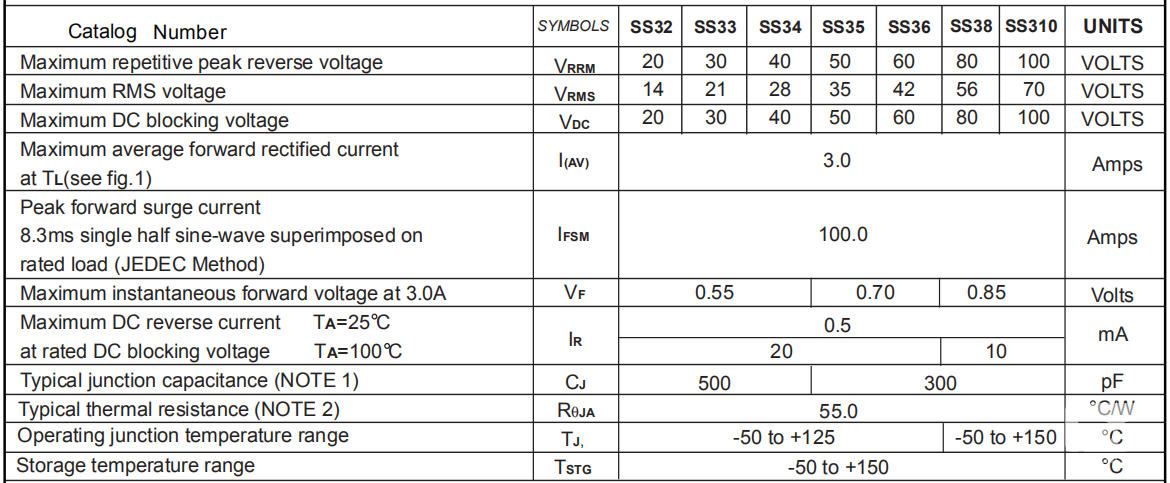

      十一，3A肖特基二極管壓降：


      SS34，電流3A，壓降0.55V，電壓40V


      SS36，電流3A，壓降0.7V，電壓60V


      SS38，電流3A，壓降0.85V，電壓80V


      SS310，電流3A，壓降0.85V，電壓100V

肖特基二極管

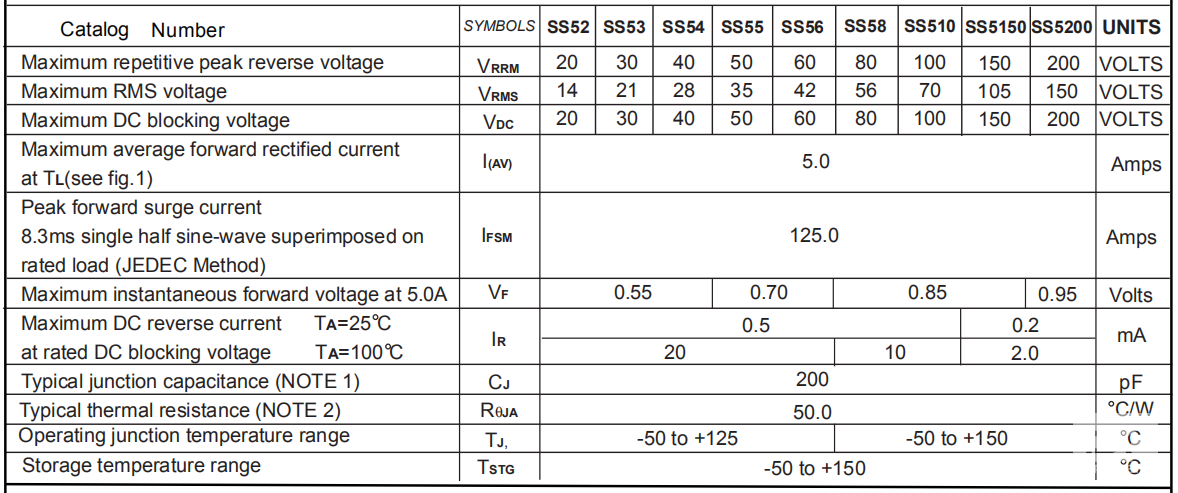

      十二，5A肖特基二極管壓降：


      SS54，電流5A，壓降0.55V，電壓40V


      SS56，電流5A，壓降0.7V，電壓60V


      SS58，電流5A，壓降0.85V，電壓80V


      SS510，電流5A，壓降0.85V，電壓100V

肖特基二極管

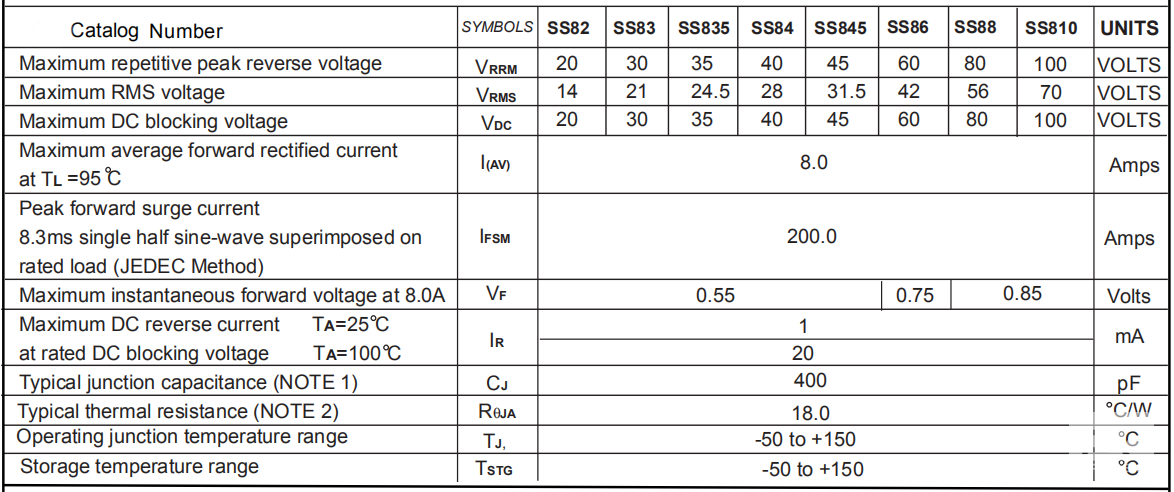

      十三，8A肖特基二極管壓降：


      SS84，電流8A，壓降0.55V，電壓40V


      SS86，電流8A，壓降0.7V，電壓60V


      SS88，電流8A，壓降0.85V，電壓80V


      SS810，電流8A，壓降0.85V，電壓100V

肖特基二極管

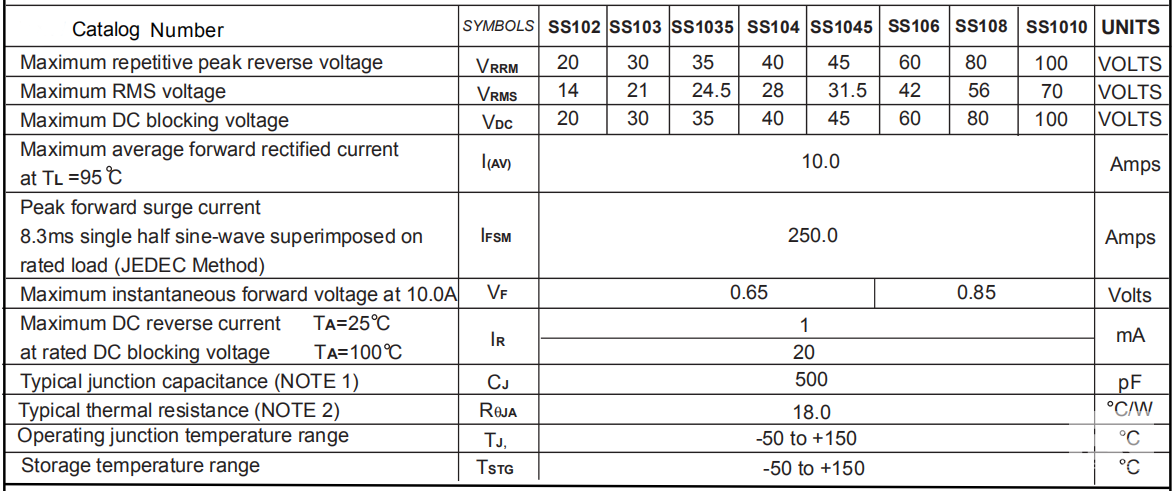

      十四，10A肖特基二極管壓降：


      SS1040，電流10A，壓降0.55V，電壓40V


      SS1060，電流10A，壓降0.7V，電壓60V


      SS1080，電流10A，壓降0.85V，電壓80V


      SS10100，電流10A，壓降0.85V，電壓100V

肖特基二極管

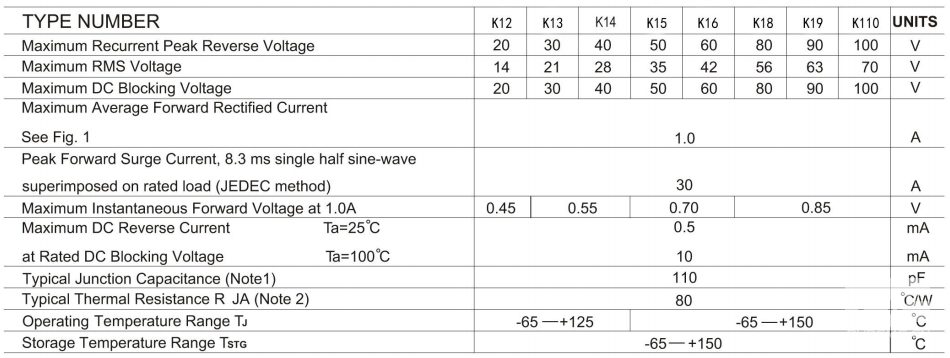

      十五，1A肖特基二極管壓降：


      K14，電流1A，壓降0.55V，電壓40V


      K16，電流1A，壓降0.7V，電壓60V


      K18，電流1A，壓降0.85V，電壓80V


      K110，電流1A，壓降0.85V，電壓100V

肖特基二極管

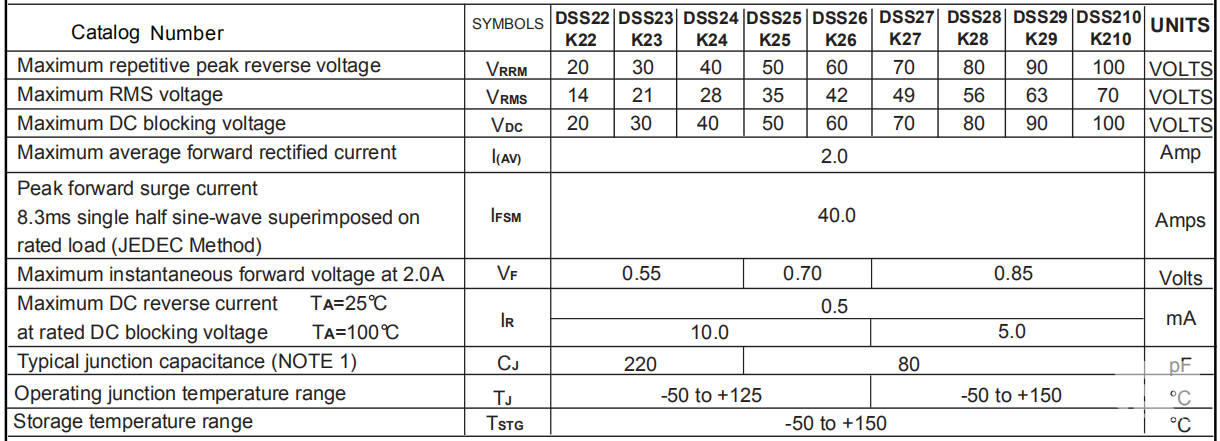

      十六，2A肖特基二極管壓降：


      K24，電流2A，壓降0.55V，電壓40V


      K26，電流2A，壓降0.7V，電壓60V


      K28，電流2A，壓降0.85V，電壓80V


      K210，電流2A，壓降0.85V，電壓100V

肖特基二極管

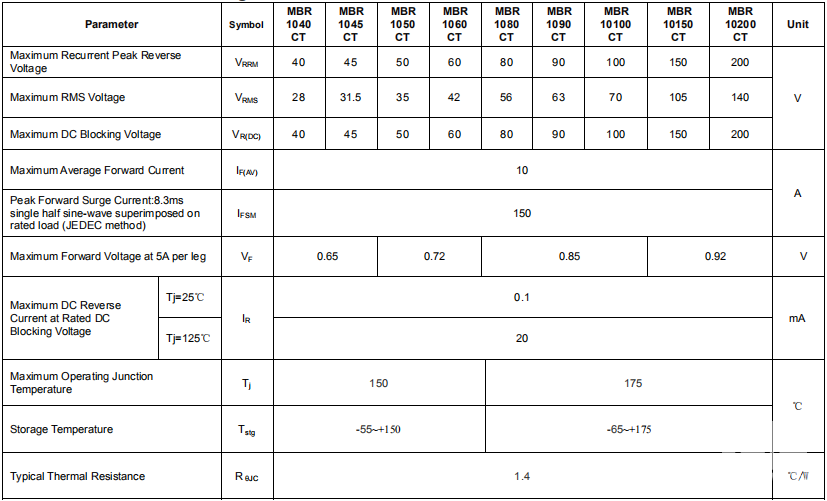

      十七，10A肖特基二極管壓降：


      MBR1040CT,電流10A，壓降0.65V，電壓40V


      MBR1045CT,電流10A，壓降0.65V，電壓45V


      MBR1060CT,電流10A，壓降0.72V，電壓60V


      MBR1080CT,電流10A，壓降0.85V，電壓80V


      MBR10100CT,電流10A，壓降0.85V，電壓100V


      MBR10150CT,電流10A，壓降0.92V，電壓150V


      MBR10200CT,電流10A，壓降0.92V，電壓200V

肖特基二極管

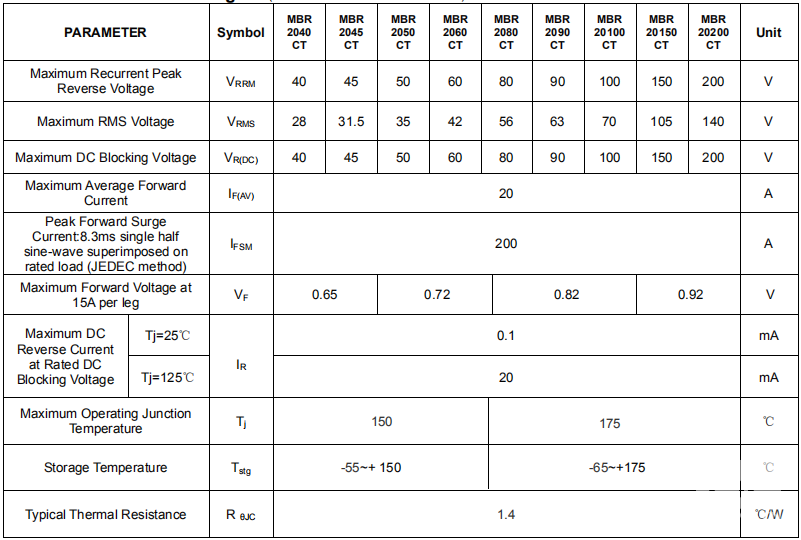

      十八，20A肖特基二極管壓降：


      MBR2040CT,電流20A，壓降0.65V，電壓40V


      MBR2045CT,電流20A，壓降0.65V，電壓45V


      MBR2060CT,電流20A，壓降0.72V，電壓60V


      MBR2080CT,電流20A，壓降0.85V，電壓80V


      MBR20100CT,電流20A，壓降0.85V，電壓100V


      MBR20150CT,電流20A，壓降0.92V，電壓150V


      MBR20200CT,電流20A，壓降0.92V，電壓200V

肖特基二極管

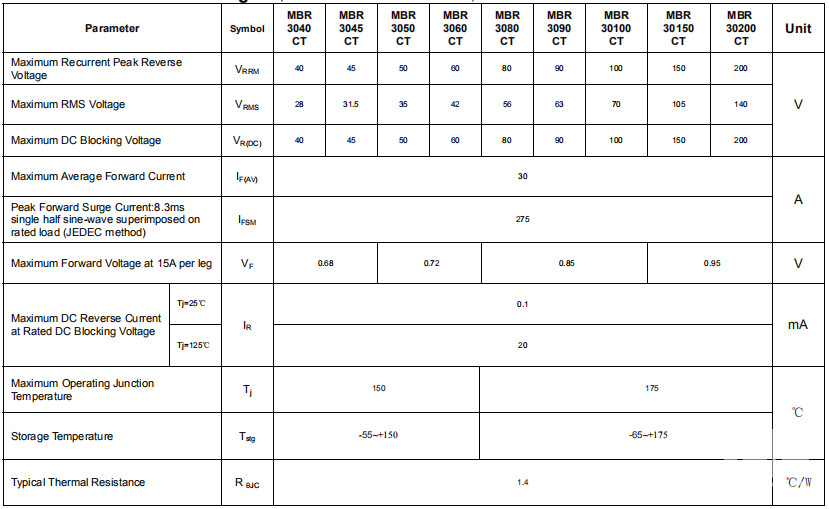

      十九，30A肖特基二極管壓降：


      MBR3040CT,電流30A，壓降0.65V，電壓40V


      MBR3045CT,電流30A，壓降0.65V，電壓45V


      MBR3060CT,電流30A，壓降0.72V，電壓60V


      MBR3080CT,電流30A，壓降0.85V，電壓80V


      MBR30100CT,電流30A，壓降0.85V，電壓100V


      MBR30150CT,電流30A，壓降0.92V，電壓150V


      MBR30200CT,電流30A，壓降0.92V，電壓200V

肖特基二極管

烜芯微專業制造二三極管20年，工廠直銷省20%，1500家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
