      M4整流二極管參數






      • 發布時間：2019-07-02 17:39:08
        •


      • 來源：
        •


      • 閱讀次數：次
        •







				烜芯微是國內專業生產二三極管的生產廠家,先進的生產設備以及專業的工程師，可以很好的幫助客戶朋友穩定好品質，全自動化一貫機，加快了生產速度，以及成本的下降，實現了品質，供貨速度與價格的優勢，今天我們分享，M4二極管參數

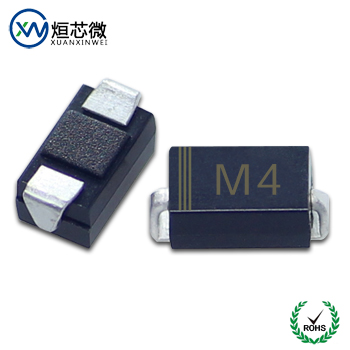

      M4二極管參數


      M4屬于整流二極管，有SOD-123/DO-214AC，2種封裝，整流二極管主要是各種低頻半波整流電路，如需達到全波整流需連成整流橋使用，具體參數請看下方


      M4整流二極管規格書DO-214AC：點擊下載


      M4整流二極管規格書SOD-123：點擊下載


      Maximum repetitive peak reverse voltage VRRM 最大重復峰值反向電壓：400V


      Maximum DC blocking voltage VDC 最大直流閉鎖電壓：400V


      Maximum average forward rectified current I(AV) 最大正向平均整流電流：1.0A


      Maximum instantaneous forward voltage at 1.0A VF 1.0A時的最大瞬時正向電壓：1.0V


      Maximum DC reverse current at rated DC blocking voltage TA=25℃ IR 額定直流阻斷電壓下的最大直流反向電流：10.0μA


      Maximum DC reverse current at rated DC blocking voltage TA=125℃ IR 額定直流阻斷電壓下的最大直流反向電流：50.0μA


      Operating junction and storage temperature range TJ,TSTG 工作溫度和存儲溫度范圍：-55to +150℃

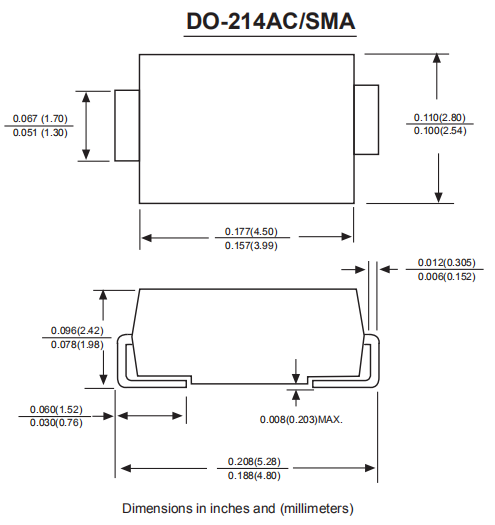

      M4整流二極管，DO-214AC封裝尺寸：

M4二極管參數


      黑膠長：最高值4.5mm，最低值3.99mm


      總長：最高值5.28mm，最低值4.8mm


      寬：最高值2.8mm，最低值2.54mm


      高：最高值2.42mm，最低值1.98mm

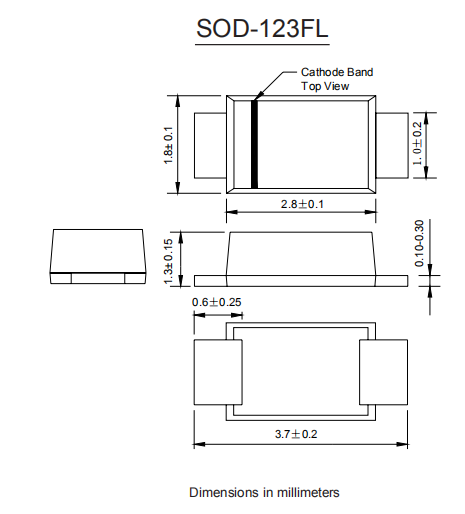

      SOD-123封裝尺寸：

M4二極管參數


      長：3.7±0.2mm，寬：最高值1.8±0.1mm，高：1.3±0.15mm


      烜芯微專業制造二三極管20年，工廠直銷省20%，1500家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
