n溝道結型場效應管工作原理

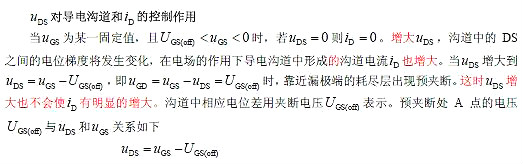

Ugs對導電溝道和D i 的控制作用：

當Ugs= 0時，導電溝道未受任何電場的作用，導電溝道最寬，當外加Uds 時，D i 最大；當Ugs由零向負值增大時，在GS u 的反向偏置電壓作用下，耗盡層將加寬，導電溝道變窄，溝道電阻增大，

外加Uds 時， D i 將減??；當│ Ugs│＝ U gs(off) 時，兩側的耗盡層在中間完全合攏，導電溝道被夾斷；相應的柵－源極之間的電壓稱為夾斷電壓Ugs(off)  ?？梢?jiàn)，改變Ugs的大小可以有效控制導電溝道電阻的大小。

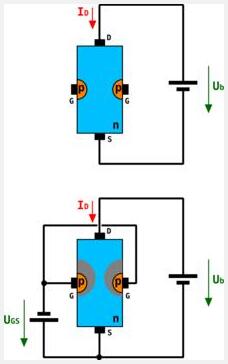

n溝道結型場效應管結構

n溝道結型場效應管由一個被一個p型摻雜（阻礙層）環繞的n型摻雜組成。在n型摻雜上連有汲極（也稱漏極，來自英語Drain，因此也稱D極）和源極（來自英語Source，因此也稱S極）。從源極到汲極的這段半導體被稱為n通道。p區連有閘極（也稱柵極，來自英語Gate，因此也成為G極）。這個極被用來控制結型場效應管，它與n通道組成一個pn二極管，因此結型場效應管與金屬-氧化物-半導體場效應管類似，只不過在金屬-氧化物-半導體場效應管中不是使用pn結，而是使用肖特基結（金屬與半導體之間的結），在原理上結型場效應管與金屬-氧化物-半導體場效應管是完全一樣的。

烜芯微科技n溝道結型場效應管

1、產品簡介

設計生產的超結場效應管用先進的耐壓原理和優化的設計結構，全新600~900V系列產品為系統應用提供充足的耐壓余量，簡化系統設計難度，提高系統可靠性，滿足客戶對高耐壓、低導通內阻和高效超結MOSFET的需求。

2、產品特點

（1）更高耐壓為系統設計和應用提供更充足余量

（2）更低的導通電阻，利于降低導通損耗

（3）極低的柵極電荷，提供更快的開關速度

（4）同規格下更小的封裝體積，使系統更輕便

（5）雪崩能力測試，確保產品質量可靠

3、應用領域

（1）正激電路

（2）準諧振反激電路

（3）適配器

（4）太陽能逆變器

（5）工業整流

n溝道結型場效應管型號
