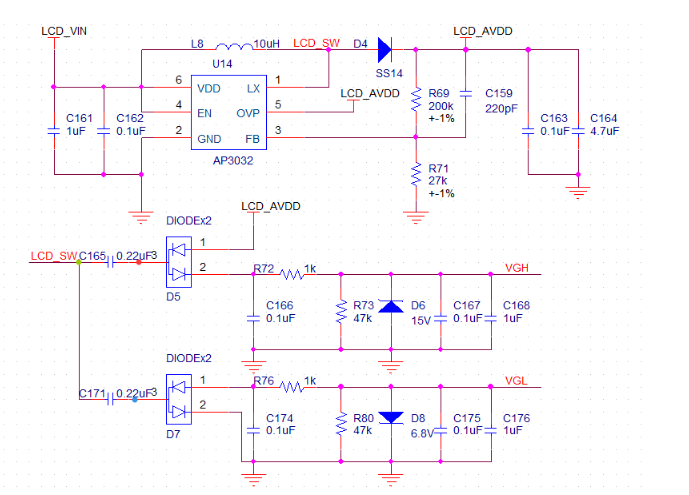

在嵌入式系統里，較多場合需要 LCD 人機界面。分析以下 LCD 驅動電路。
LCD_VIN 是 3.6~5V，經過 DC/DC burst 升壓得到 LCD_AVDD，LCD_AVDD 為 LCD 需要的模擬電壓，根據 LCD 實際情況調整 FB 腳電壓確定，這里假設是 10V。
VGH 是 LCD 的開關管的開啟電壓，假設這里需要 15V，VGL 是 LCD 開關管的關閉電壓，假設這里需要 -6.8V。
這里比較有意思的是 VGH 和 VGL 的產生。
以下給出綠、紅、藍三個節點的波形：

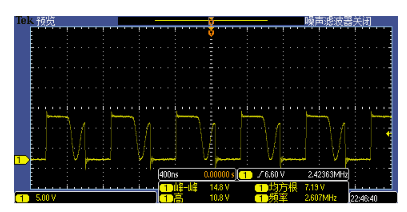

綠：

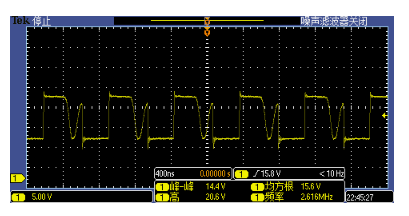

紅：

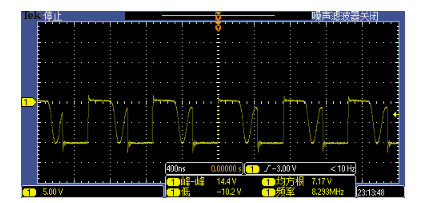

藍：
綠點為開關電源的開關波形，紅點為綠點向上偏移 10V，藍點為綠點向下偏移 10V。
綠點的電壓就不分析了，開關波形。
紅點波形生成過程：
當綠點“低電平”，LCD_AVDD 通過二極管 1-3 對 C165 充電，經過若干周期，C165 兩端電壓約為 LCD_AVDD，紅點“低電平”。
當綠點”高電平“，根據電容兩端電壓不能突變，可以知道紅點出現”高電平“，此時紅點電壓比 LCD_AVDD 高，二極管 1-3 斷開，二極管 3-2 導通，C165 放電。
藍點波形生成過程：
當綠點“高電平”，此時通過二極管 3-2 對 C171 充電，經過若干周期，C171 兩端電壓約為綠點”高電平“即 LCD_AVDD，藍點”高電平“。
當綠點”低電平“，根據電容兩端電壓不能突變，可以知道藍點出現”低電平“，此時藍點電壓比 GND 低，二極管 3-2 斷開，二極管 1-3 導通，C171 放電。
在 VGH 和 VGL 輕負載的條件下，紅點和藍點經過 RC 整流可以維持在 20V 和 -10V，并經過穩壓管鉗壓得到目標電壓。此升壓和反壓電路只能在清負載條件下。
