1.晶體管有兩大類型 雙極型晶體管(BJT)和場效應管(FET)。
雙極型晶體管又稱為半導體三極管、晶體三極管，簡稱晶體管。它由兩個PN結組合而成，有兩種載流子參與導電是一種電流控制電流源器件。
場效應管僅有一種載流子參與導電，是一種電壓控制電流源器件。

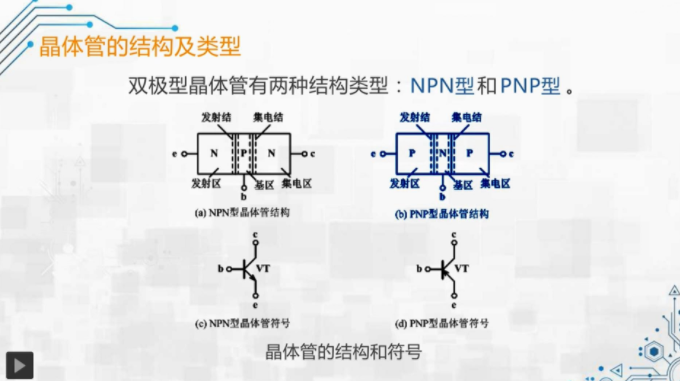

2.雙極型晶體管有兩種類型：NPN型和PNP型。
晶體管符號中的箭頭方向代表PN結的方向機發射極的電流方向。

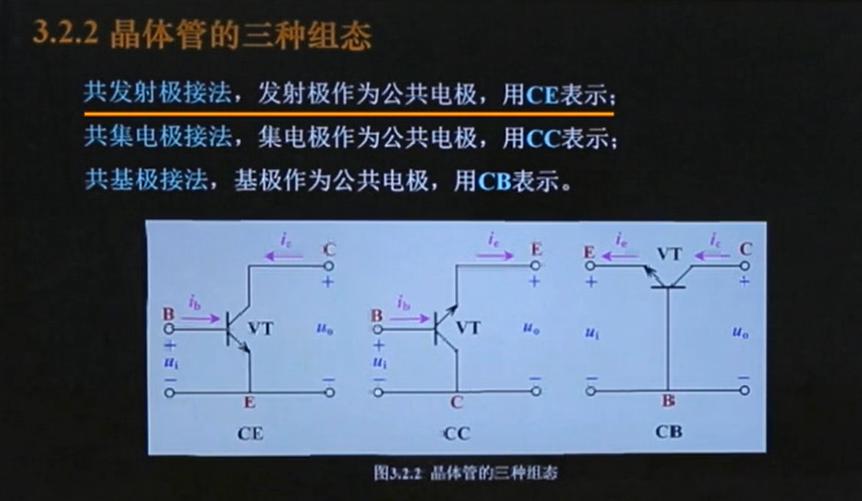

3.晶體管的三種組態。
(1)共發射極接法，發射極作為公共電極，用CE表示。
(2)共集電極接法，集電極作為公共電極，用CC表示。
(3)共基極接法，基極作為公共電極，用CB表示。
參照上圖第一種組態CE來說，輸入信號(Ui)接在基極和發射極,輸出信號(Uo)接在集電極和發射極，所以輸入信號和輸出信號共用了發射極E,所以我們稱它為共發射極接法。
