開關管Vds電壓尖峰
首先來看看MOS應力公式：（理想化處理，不影響結論）
Vds=Vin+n*Vo+Vspike
=Vin+n*Vo+Ipk*（Lk/C1）0.5
這里兩個主要參數的意義：
1、Lk是變壓器漏感（實際還應包含PCB寄生電感）；
2、C1為RCD鉗位電容（實際還應包含MOS DS兩端的電容，一般遠小于C1，故忽略）。

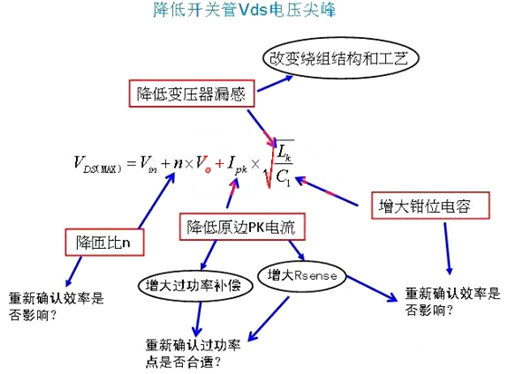

降低開關管Vds電壓尖峰--如圖：
對于大家碰到的開關管Vds電壓尖峰問題，90%以上可以采用圖中的方法解決，不再為電壓尖峰煩惱。
針對本文總結：
1、本文目的是針對反激開關管的Vds電壓尖峰問題進行定性分析，從而為降低此尖峰提供指導方向，并不是要去計算它。
可能很多人，不知道其的復雜，都希望用公式計算，這里是很難精確計算的，因?yàn)橛绊懸蛩靥啵?jì)算也需要做一些假設和處理。
2、根據上圖，相信可以解決大部分Vds尖峰電壓?jiǎn)栴}。
3、如果圖中采用的方法還解決不掉，就需要更加細化，可以采用以下幾個整改方向：
A、layout走線優化（功率回路盡量短，使pcb電感盡量??；同時也注意RCD的走線，這里除了會影響尖峰，也會影響傳導的高頻段和輻射）；
B、調整RCD中的D；（需要重新確認效率、傳導、輻射）
C、調整RCD中的R；（需要重新確認效率、傳導、輻射）
D、一般Rsense到IC CS pin都有個RC，調整RC時間常數；（需要重新確認過功率點）
E、調整副邊二極管的吸收參數。（需要重新確認效率、傳導、輻射）
根據圖一，加上以上的方法，基本上可以解決所有電壓尖峰問題。
對于反激的大部分應用，用600V的MOS就夠了。當然了，有特殊要求，如有較大裕量要求的，可能就要用更高耐壓的MOS了，但一般對效率不利。
實測的MOS Vds的波形：

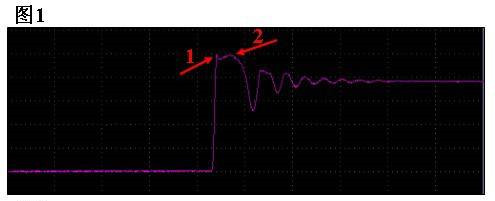

圖一：尖峰電壓1>尖峰電壓2

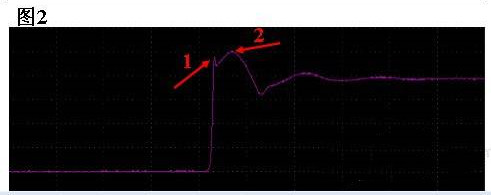

圖二：尖峰電壓1<尖峰電壓2
