與非門R-S鎖存器

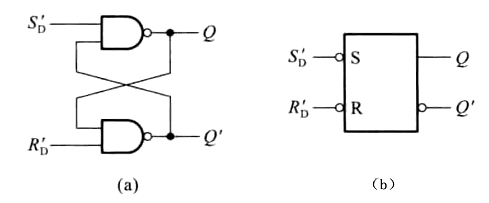

R-S鎖存器是靜態存儲單元中最基本的一種電路結構，通常由兩個或非門或者與非門組成，下圖為與非門搭建R-S鎖存器的電路結構圖。
基本RS鎖存器由電平觸發，并且有一個重要的約束條件：/SD和/RD不能同時為零。
即存在約束條件 RD ·SD=0

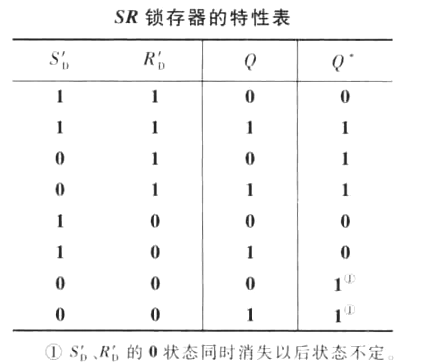

其中Q為初態，Q*為次態
電平觸發器
觸發器通常分為電平觸發，邊沿觸發，脈沖觸發
電平觸發RS鎖存器

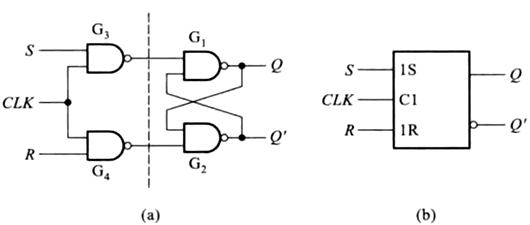

由兩個與非門和SR鎖存器組成電平觸發器
只有當CLK=1為高電平時，G3、G4輸出端才收R和S輸入端控制

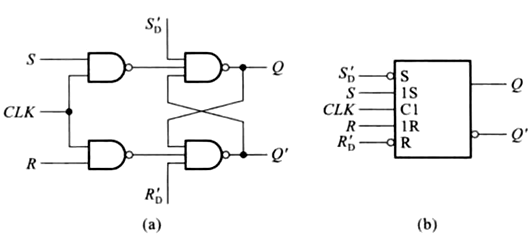

帶異步復位，異步置位的電平觸發RS鎖存器
只需在/SD和/RD加入低電平，即可將觸發器置1和置0；在正常由時鐘信號控制情況下/SD和/RD應為高電平。

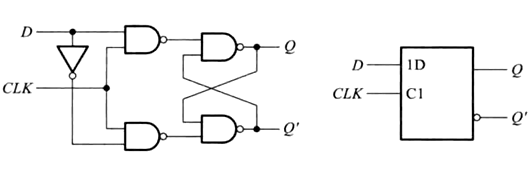

電平觸發D觸發器
電平觸發D觸發器，也稱D型鎖存器
若D為1，在CLK=1期間，輸出端Q為1，在CLK=0低電平期間，輸入端D無效，輸入端與非門置1，輸出端Q保持不變；若D為0，在CLK=1期間，輸出端Q為0，在CLK=0低電平期間，輸出端Q保持0不變，完成了鎖存功能。
邊沿觸發器
為提高觸發器可靠性，增強抗干擾能力，希望觸發器的次態僅僅取決于CLK信號上升沿或下降沿時刻輸入信號的狀態，而之前和之后的狀態不對輸出造成影響。

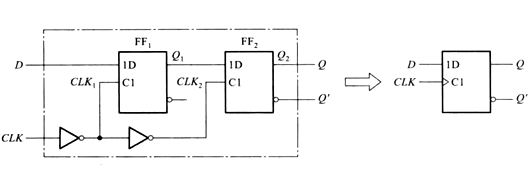

下圖為由兩個電平D觸發器搭建的邊沿觸發器
當CLK為低電平時，CLK1為高電平，F(xiàn)F1的輸出Q跟隨D變化而變化，保持Q1=D，此時CLK2為低電平，F(xiàn)F2的輸出Q2保持原來的狀態不變。
當CLK由低電平變高電平時，CLK1變?yōu)榈碗娖剑琎1保持為CLK上升沿到達前瞬間輸入端D的狀態（這也時setup存在的原因），此后不隨D的狀態而改變。而此時CLK2變?yōu)楦唠娖?，Q2跟隨當前時鐘沿傳輸?shù)牡臄?shù)據Q1變化，此時Q被置位成時鐘上升沿瞬間D端的狀態，而于之后D的狀態無關。
