      運放加法器電路原理,運放加法器電路圖介紹






      • 發布時間：2024-05-28 17:59:47
        •


      • 來源：
        •


      • 閱讀次數：次
        •







				運放加法器電路原理,運放加法器電路圖介紹


      運放加法器電路原理：


      將多個輸入信號通過電阻分壓器接入運放的反向輸入端，然后將運放的正向輸入端接地，最后將輸出端連接到負載電阻上。當輸入信號經過電阻分壓器后，它們的電壓將被轉換成電流，然后通過運放的反向輸入端輸入到運放內部的差分放大器中。差分放大器會將兩個輸入信號的差值放大，并輸出到運放的輸出端。由于運放的反向輸入端接收到的多個輸入信號的電流相加，因此輸出信號就是它們的和。


      運放加法器電路圖

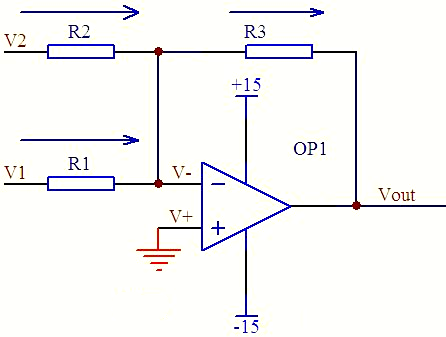

運放加法器電路


      由虛短知：


      V- = V+ = 0 ……a


      由虛斷及基爾霍夫定律知，通過R2與R1的電流之和等于通過R3的電流，故


      (V1 – V-)/R1 + (V2 – V-)/R2 = (Vout – V-)/R3 ……b


      代入a式，b式變?yōu)?/div>

      V1/R1 + V2/R2 = Vout/R3


      如果取


      R1=R2=R3


      則上式變?yōu)?/div>

      Vout=V1+V2


      這就是反相加法器，相位相反，輸出等于兩個輸入的和。

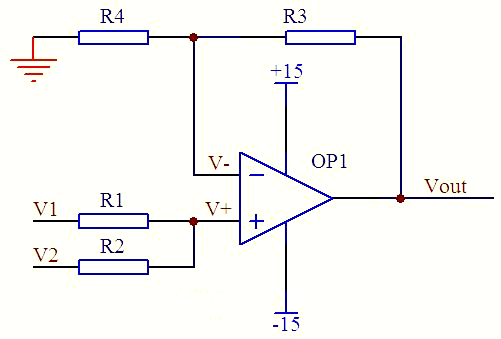

運放加法器電路


      因為虛斷，運放同向端沒有電流流過，則流過R1和R2的電流相等，同理流過R4和R3的電流也相等。故


      (V1 – V+)/R1 = (V+ - V2)/R2 ……a


      (Vout – V-)/R3 = V-/R4 ……b


      由虛短知：


      V+ = V- ……c


      如果R1=R2，R3=R4，則由以上式可以推導出


      V+ = (V1 + V2)/2 V- = Vout/2


      故Vout = V1 + V2


      也是一個加法器


      運放加法器這種電路通常使用運放作為核心元件，因為運放具有高增益、高輸入阻抗和低輸出阻抗等優點，可以有效地放大和處理信號。在實際應用中，運放加法器電路可以用于音頻信號的混音、電壓信號的加法運算等。
