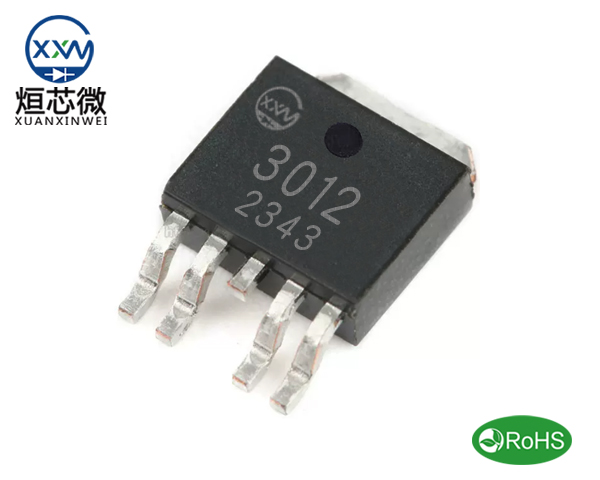

XXW3012場效應管,N+PMOS管XXW3012參數資料,XXW3012引腳圖,XXW3012中文資料規格書PDF
XXW3012 TO252-4封裝參數：點擊查看
XXW3012場效應管參數具體如下：
極性：NPN+PNP
NPN極參數如下:
NPN極參數如下:
Drain-Source Voltage 漏源電壓Vds：30V
Gate-Source Voltage 柵源電壓Vgs：±20V
Continuous Drain Current 漏極電流Id Tc=25℃：12A
Power Dissipation 功率損耗Pd Ta=25℃：10.8W
Power Dissipation 功率損耗Pd Ta=70℃：W
Static Drain-Source On-Resistance 導通電阻ID=5A,VGS=10V： Typ 15mΩ Max 20mΩ
Static Drain-Source On-Resistance 導通電阻ID=3A,VGS=4.5V：Typ 21mΩ Max 29mΩ
Junction and Storage Temperature Range 溫度范圍：-55~+150℃
PNP極參數如下:
Drain-Source Voltage 漏源電壓Vds：-30V
Gate-Source Voltage 柵源電壓Vgs：±20V
Continuous Drain Current 漏極電流Id Tc=25℃：-12A
Power Dissipation 功率損耗Pd Ta=25℃：10.8W
Power Dissipation 功率損耗Pd Ta=70℃：W
Static Drain-Source On-Resistance 導通電阻ID=-4.1A,VGS=-10V： Typ 35mΩ Max 50mΩ
Static Drain-Source On-Resistance 導通電阻ID=-3A,VGS=-4.5V：Typ 49mΩ Max 75mΩ
Junction and Storage Temperature Range 溫度范圍：-55~+150℃
XXW3012場效應管TO252-4L封裝尺寸：
