下面給大家以通俗易懂，最簡單粗暴的方法解釋下電阻的串并聯，讓你永遠不會忘掉。
并聯電路

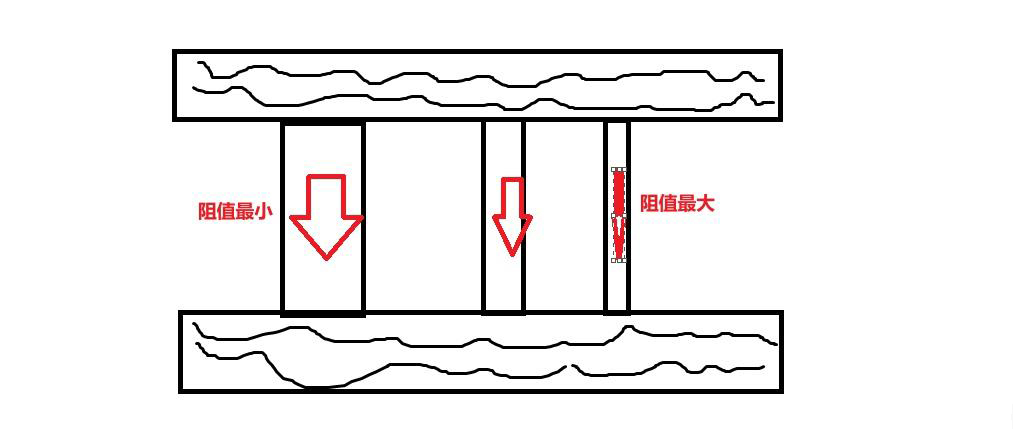

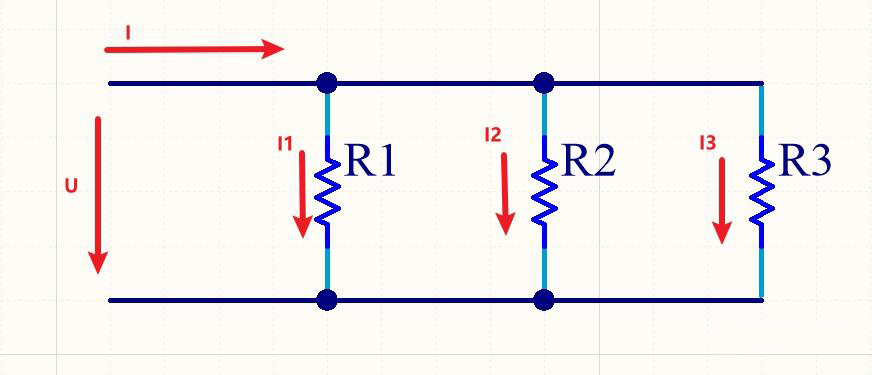

圖中可明顯看出，三個電阻并在一排，可以電流比作水流，那么三個電阻上邊的電壓一定相等，即使你阻值不同，那么電流也會選擇從阻值小的電阻多流過一些，U=U1=U2=U3。
電流也不難看出，總電流等于流過三個電阻的電流之和，因為一個總管子進來，兵分三路，因此I=I1+I2+I3。
并聯電阻，只需要記住一個公式就行，不要記亂七八糟的簡便算法，到時都弄混了?？傋柚档箶?shù)等于各分阻值倒數之和。
并聯電阻最常用的是用來分流，前面的公式也能看出，總電流被分成幾份之和。、
串聯電路

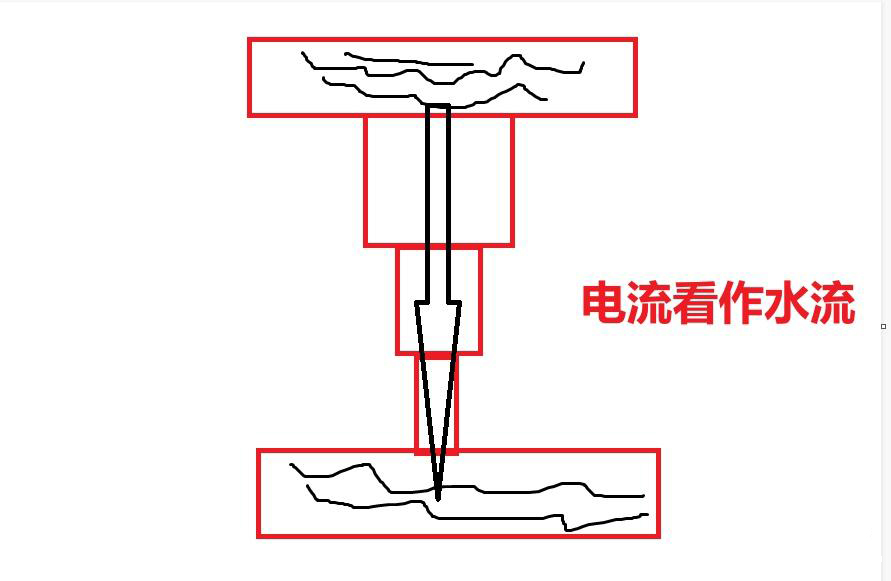

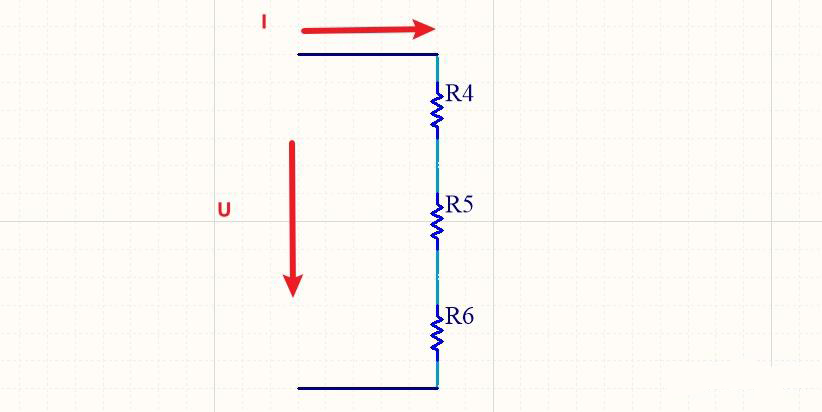

從圖上不難看出，無論你的阻值怎樣分配，但是電流都是相同的，以阻值最大，流過電流最小的電流為準。因為你其他阻值在小也沒用，阻值大的會卡住電流不讓過。因此I=I4=I5=I6
同樣電壓也不難理解，因為三個電阻是疊在一起的，所以它的壓力肯定是相加等于總和的。U=U4+U5+U6
三個電阻是串在一起的，因此總阻值肯定是三個阻值相加。R=R4+R5+R6
串聯電阻主要作用是限流，分壓。比如經典的LED燈電路，必須串電阻進去限流分壓，因為LED燈需要的電流也就幾十毫安，電壓也就1-3v,v,如果不串電阻，極有可能電流過大或電壓過大，損壞LED燈。
