橋式整流電路,高效轉換交流電為直流電

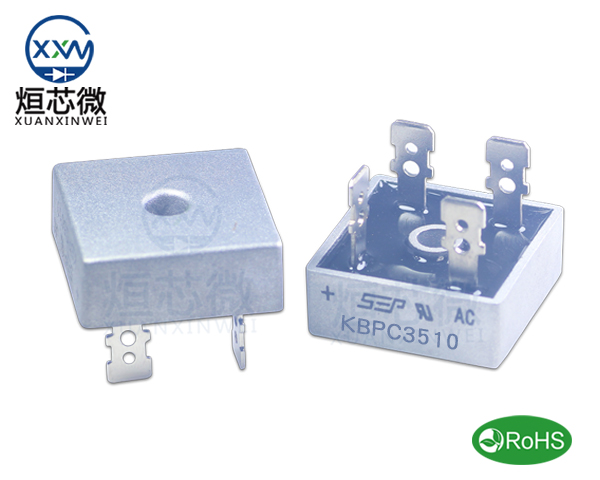

橋式整流電路是一種廣泛應用的電路，它利用二極管的單向?qū)щ娞匦?，將交流電（AC）高效地轉換為直流電（DC）。這種電路設計簡潔、效率高，適用于多種電子設備。本文將詳細介紹橋式整流電路的工作原理、優點、組成部分、應用、設計考慮以及故障診斷。
橋式整流電路是一種廣泛應用的電路，它利用二極管的單向?qū)щ娞匦?，將交流電（AC）高效地轉換為直流電（DC）。這種電路設計簡潔、效率高，適用于多種電子設備。本文將詳細介紹橋式整流電路的工作原理、優點、組成部分、應用、設計考慮以及故障診斷。
一、二極管的單向?qū)щ娞匦?/div>
二極管是一種半導體器件，由P型和N型半導體材料組成，形成一個PN結。在PN結中，電子和空穴的濃度差異導致電流的單向流動。具體來說：
正向偏置：當正電壓施加在二極管的陽極（P型半導體）和陰極（N型半導體）之間時，二極管導通，允許電流流動。
反向偏置：如果電壓極性相反，二極管截止，阻止電流流動。
這種單向?qū)щ娞匦允菢蚴秸麟娐纺軌驅崿F(xiàn)交流電到直流電轉換的基礎。
二、橋式整流電路的工作原理
橋式整流電路由四個二極管組成，它們被排列成一個橋形結構。這種排列方式允許交流輸入信號的每個半周期都通過兩個二極管，從而實現整流。
1. 正半周期
當交流輸入信號的正半周期到來時，橋的上半部分二極管導通，下半部分二極管截止。電流從輸入的正極通過一個上半部分的二極管，經過負載，然后通過另一個上半部分的二極管返回到輸入的負極。
2. 負半周期
當交流輸入信號的負半周期到來時，橋的下半部分二極管導通，上半部分二極管截止。電流從輸入的負極通過一個下半部分的二極管，經過負載，然后通過另一個下半部分的二極管返回到輸入的正極。
這種交替導通的方式確保了負載電阻上始終有電流通過，從而實現交流電到直流電的轉換。
三、橋式整流電路的優點
1. 高效率
由于只有兩個二極管在任何給定時間導通，橋式整流電路的效率比全波整流電路高。
2. 輸出電壓平滑
橋式整流電路可以提供更平滑的直流輸出，因?yàn)樗诿總€(gè)半周期都提供電流。
3. 無需中心抽頭
與全波整流電路相比，橋式整流電路不需要變壓器的中心抽頭，簡化了電路設計。
四、橋式整流電路的組成部分
1. 二極管
四個二極管是電路的核心，它們決定了電路的整流能力。
2. 變壓器
用于將交流電源電壓降低到適合二極管和負載的級別。
3. 負載
需要直流電源的設備或電路。
4. 濾波器（可選）
用于進一步平滑直流輸出，減少紋波。
五、橋式整流電路的應用
橋式整流電路廣泛應用于各種電子設備中，包括：
1. 電源適配器
為電子設備提供穩定的直流電源。
2. 電池充電器
將交流電源轉換為直流電源，用于充電。
3. 信號處理電路
在音頻和視頻信號處理中，用于信號的整流和調制。
六、橋式整流電路的設計考慮
設計橋式整流電路時，需要考慮以下因素：
1. 二極管的額定電流
確保二極管能夠承受預期的最大電流。
2. 反向電壓
選擇能夠承受最大反向電壓的二極管。
3. 效率
優化電路設計以提高效率。
4. 熱管理
確保電路有足夠的散熱能力。
七、橋式整流電路的故障診斷
1. 二極管損壞
檢查二極管是否導通或短路。
2. 變壓器問題
檢查變壓器的輸出是否正常。
3. 負載問題
檢查負載是否導致電流過大或短路。
八、橋式整流電路的未來發展
隨著半導體技術的發展，橋式整流電路也在不斷進步。例如，使用肖特基二極管可以提高開關速度和效率，而使用集成整流器可以進一步減小電路尺寸和提高可靠性。
結論
橋式整流電路是一種高效、可靠的交流到直流轉換方法，它利用二極管的單向?qū)щ娞匦詠韺?shí)現這一功能。通過理解其工作原理、優點、應用和設計考慮，工程師可以有效地利用這種電路來滿足各種電子設備的需求。
