AO3400作為一款高效的N溝道場效應管（MOSFET），憑借其低導通電阻和高頻開關性能，被廣泛應用于電源管理、電機驅動等領域。本文深入解析AO3400的關鍵參數、核心功能及典型應用方案，為工程師選型與設計提供參考。
一、AO3400場效應管核心參數詳解
AO3400的優異性能源于其關鍵電氣特性，以下是工程師需重點關注的參數：
電壓與電流規格
漏源電壓（VDS）：30V
連續漏極電流（ID）：5.8A（TA=25℃時）
脈沖電流能力：20A（短時峰值負載適用）
低導通電阻（RDS(on)）
典型值：28mΩ（VGS=10V時）
低阻抗特性顯著降低功率損耗，提升系統效率。
動態性能參數
輸入電容（Ciss）：480pF
柵極電荷（Qg）：8.3nC
快速開關特性，適合高頻PWM控制場景。
封裝與熱性能

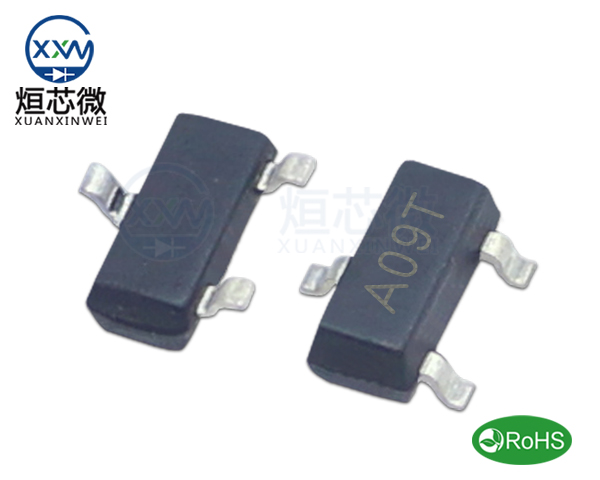

SOT-23封裝：尺寸僅2.9×2.4mm，適用于緊湊型PCB設計
結溫范圍：-55℃至150℃，滿足工業級環境要求。
二、AO3400在電路中的核心作用
作為N溝道MOSFET，AO3400主要承擔以下功能：
高效功率開關：用于DC-DC轉換器、同步整流等場景，實現快速導通/關斷。
低側驅動控制：直接由MCU或邏輯電路（3.3V/5V）驅動大電流負載。
電流保護：配合檢測電阻實現過流關斷保護。
設計優勢：
? 低閾值電壓（VGS(th)）：2V（典型值），兼容低壓邏輯信號
? 低柵極驅動需求：VGS=4.5V時即可實現高效導通
三、AO3400的6大主流應用領域
電源管理系統
手機/筆記本電腦的DC-DC降壓電路
快充適配器的同步整流模塊
電機驅動
無人機電調（ESC）的MOSFET驅動橋
小型步進電機/直流電機的H橋控制
LED照明
LED調光電路的PWM控制
高亮度LED燈帶的恒流驅動
消費電子
智能音箱的電源開關
無線充電板的負載控制
工業自動化
PLC模塊的數字輸出驅動
傳感器供電回路的開關控制
汽車電子
車載12V電源分配系統
車窗電機/風扇的驅動電路
四、選型對比與替代方案
型號 VDS ID RDS(on) 封裝
AO3400 30V 5.8A 28mΩ@10V SOT-23
AO3402 30V 5.6A 30mΩ@10V SOT-23
IRLML6244 20V 6.3A 22mΩ@4.5V SOT-23
選型建議：
高電壓需求：優先選擇AO3400（30V耐壓）
超低導通電阻：IRLML6244適合VGS=5V的低壓場景
成本優化：AO3402可作為AO3400的經濟型替代
五、常見設計問題FAQ
Q1：AO3400能否用于24V系統？
A：可以。其VDS=30V完全覆蓋24V應用，但需預留20%電壓裕量。
Q2：如何防止AO3400因柵極振蕩損壞？
A：在柵極串聯10Ω電阻并并聯10nF電容，抑制高頻噪聲。
Q3：驅動AO3400需要多大電流？
A：柵極驅動電流IG=Qg/t，建議驅動電路提供≥1A瞬時電流以實現快速開關。
結語
AO3400憑借其優異的開關性能與緊湊封裝，成為中小功率N溝道MOSFET的標桿產品。合理利用其低導通電阻和高頻特性，可顯著提升電源效率與系統可靠性。如需獲取AO3400數據手冊或樣品，可直接聯系烜芯微，烜芯微專業生產MOS管20年，工廠直銷省20%。
