      橋式整流電路中二極管單向?qū)щ娞匦詫π实挠绊懡榻B

橋式整流電路

本文深入探討了橋式整流電路中二極管的單向?qū)щ娞匦约捌鋵﹄娐沸实挠绊?，并提出了?yōu)化策略。二極管作為橋式整流電路的核心元件，其性能直接影響整流效率和輸出質量。通過分析二極管的導通電壓、反向恢復時間、反向電流和溫度特性等因素，本文旨在為提高橋式整流電路的效率提供理論依據和實踐指導。


      一、引言


      橋式整流電路作為一種將交流電轉換為直流電的關鍵技術，在電源系統中具有廣泛應用。二極管的單向?qū)щ娞匦栽谶@一過程中起著至關重要的作用。本文將詳細分析二極管的單向?qū)щ娞匦匀绾斡绊憳蚴秸麟娐返男?，并探討?yōu)化策略，以提高電路性能和可靠性。


      二、二極管的單向?qū)щ娞匦约捌湓谡麟娐分械膽?/div>

      （一）二極管的基本結構與特性


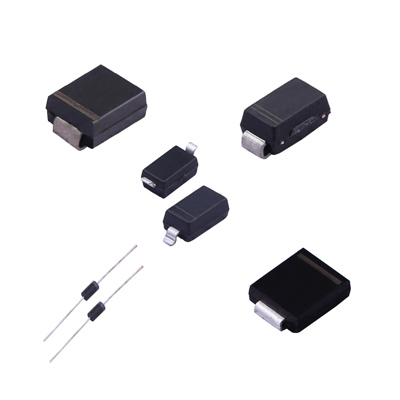

      二極管由P型和N型半導體材料構成，形成PN結。PN結的特殊結構使得二極管具有單向?qū)щ娦?，即僅允許電流在一個方向上流動。當正向電壓施加時，PN結導通，電流可以流動；而反向電壓施加時，PN結截止，電流被阻斷。


      （二）二極管在橋式整流電路中的應用


      橋式整流電路利用四個二極管的單向?qū)щ娞匦裕瑢⒔涣麟姷碾p向電流轉換為單向直流電流。無論交流電源的極性如何變化，總有兩個二極管導通，確保電流始終流向負載，實現高效的整流。


      三、橋式整流電路的工作原理


      橋式整流電路由四個二極管呈橋式排列組成。在交流電的每個周期中：


      正半周期：兩個二極管導通，電流從交流電源的正極流向負載，再返回電源的負極。


      負半周期：另外兩個二極管導通，電流方向保持不變，繼續流向負載。


      這種交替導通機制確保輸出電流始終為單向，但交流電的頻率決定了輸出直流電流的波動頻率。


      四、二極管單向?qū)щ娞匦詫﹄娐沸实挠绊?/div>

      （一）導通電壓的影響


      二極管的導通電壓（通常為0.7V）是影響整流效率的關鍵因素。電流必須克服這一電壓才能流過二極管，導致功率損耗。在低交流電壓條件下，這一損耗更為顯著。


      （二）反向恢復時間的影響


      反向恢復時間是指二極管從導通狀態切換到截止狀態所需的時間。較長的反向恢復時間會導致瞬時電流脈沖，增加功率損耗并引起波形失真，影響輸出電流質量。


      （三）反向電流與溫度特性的影響


      高溫環境會增加二極管的漏電流，導致額外的能量損失并降低效率。因此，選擇具有低漏電流和良好耐高溫性能的二極管至關重要。


      五、提高橋式整流電路效率的策略


      （一）選擇低導通電壓二極管


      選用低導通電壓的二極管（如肖特基二極管）可以顯著減少能量損耗，提高整流效率。


      （二）優化反向恢復時間


      使用快速反向恢復二極管或肖特基二極管可以減少反向恢復時間，降低開關過程中的功率損耗，尤其在高頻應用中效果顯著。


      （三）合理設計散熱系統


      有效的散熱設計可以降低二極管工作時的溫升，減少溫度引起的漏電流和功率損耗，提高電路的效率和可靠性。


      （四）采用濾波電路


      在整流器輸出端增加濾波電路（如電容或電感）可以平滑直流電流，減少波動，提高輸出電壓的穩定性，從而提升整個電路的效率。


      六、結論


      橋式整流電路通過二極管的單向?qū)щ娞匦詫崿F(xiàn)交流電到直流電的轉換，其效率受二極管的導通電壓、反向恢復時間、反向電流和溫度特性等因素的影響。選擇合適的二極管并優化電路設計，可以顯著提高整流電路的性能，降低能量損耗，確保系統的高效運行。隨著技術的不斷進步，橋式整流電路的效率將進一步提升，為現代電氣設備提供更加穩定和高效的電力供應。
